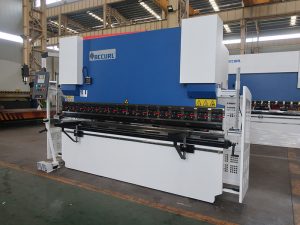

WC67Y-100T / 3200 metal bending machine, Hydraulic sheet metal bending machine

haydroliko baluktot machine

Mga pagtutukoy

1.CNC Press Brake para sa CE & SGS, ISO
2.BOSCH Hydraulic system
3.High pagganap
4.High kalidad na may mahusay na presyo
5.Delem DA52s CNC o iba pa

Mga tampok ng Hydraulic sheet metal na baluktot machine

Ang makina na ito ay dinisenyo na nililimitahan ang mga elemento ng limitasyon na pag-aaral at pag-optimize na gawa sa buo na istraktura ng bakal. Paggamit ng libras pagsisikap upang maalis ang panloob na stress, ang katigasan ng makina ay garantisadong.

Ang slider ay nagpapatibay ng mekanismo ng pag-synchronize ng shaft shaft, ang mataas na katumpakan na twisting axis centering taper bearings sa parehong dulo ng torsyon shaft, at upang mag-install ng mga load, ay maaaring gawing mas mahusay ang katumpakan ng workpiece ng baluktot.
Ang baluktot anggulo pagsasaayos ng reducer hinimok ng isang mekanikal na bloke sa loob ng gasolina tangke, trip counter display halaga.
Ang naka-install na pang-presyon-regulator balbula sa hanay sa kanang bahagi.
Wallboard inside with manual pumps ...
Bumalik gauge gumamit ng paggiling plate disenyo, mataas na kawastuhan ng regulasyon.

Pangunahing Mga Tampok:
1.Totally EU streamlined design, Monoblock ng welding robots & aparatus at stress relief process sa pamamagitan ng Annealing treatment.
2.Accurl mga inhinyero ay gumagamit parametric 3D SolidWorks gamit FEM & DOE pagtatasa pati na rin ang static at mekanismo pagtatasa.
3. Magpatibay ng pinagsamang sistema ng haydroliko, mas maaasahan at madali para sa pagpapanatili. at ang hydraulic system mula sa Bosch-Rexroth, Germany,
4. Mechanical synchronous meahanism at ang kumplikadong kabayaran ay dinisenyo upang itaas ang workpieces katumpakan.
5. Ang stroke at distansya ng backgauge ay nababagay sa pamamagitan ng motor at maayos na nababagay sa pamamagitan ng kamay, ang pagsasaayos ay ipinapakita ng mga digital na metro.
6.Inch, solong, tuloy-tuloy na mode ng operasyon na dinisenyo para sa makina at pagtaliwas at pagpapanatili ng oras ay maaaring kontrolado ng mga relay ng oras.
7.Safe fence at ang electric interlocker ay dinisenyo para sa makina upang matiyak ang kaligtasan ng operasyon.

Standard na mga kagamitan

1.System Intermediate Upper clamps na may Anti Wedges
2.Plate Support Arms
3. Pinapatakbo ng Lalim ng Axis
4. Backstop
5. Mga guwardyang ilaw
6. Top at Bottom Tooling
7. A62 NC control o E21
8. Alemanya Bosch-Rexroth Hydraulic
9. Telemecanique / SchneiderElectrics
10. Hydraulic at Electrical overload protection
11. Squaring Arm at Front Support Arms
12. Delta inverter na may ball screw at pinakintab na baras na may katumpakan ng 0.05 mm.
13. Panlabas na bantay ay karaniwang mga pulong CE regulasyon.

Estun A62 o E21 NC Press Brake Control system

1. Monochrome LCD Box Panel.
2. Mahalaga ang programang integral na kadahilanan
3. Awtomatikong kontrol sa pagpoposisyon
4.Spindle allowance offset
5.Internal na oras na relay
6.Stock counter
7.Backgauge display ng posisyon, resolution sa 0.01mm

Ang buong istraktura

1.Totally European design, streamlined looking, Monoblock, Welded steel frame rigid sa deflection moment at mataas na makunat sa ST44 A1 materyal.
2. Ang HUAXIA PRESS BRAKE ay Nilagyan ng ESA user-friendly na interface ng gumagamit, ang ESA S-525 ay nagbibigay ng lahat ng pangunahing pag-andar ng preno ng preno.
3. Awtomatikong pag-aayos ng tonelahe at pag-stroke para sa mga anggulo ng baluktot. Perpektong mga resulta ng baluktot na may madaling input ng anggulo at pagpapatakbo ng makina.

1. Hydraulic system:

1. Magpatibay ng pinagsamang sistema ng haydroliko na kontrol, mas maaasahan at madali para sa pagpapanatili. Ang haydrolikong sistema ay mula sa Bosch - Rexroth, Alemanya.
2. Ang lahat ng mga seal sa silindro ay PARKER mula sa USA, ang pinaka sikat na tatak, magandang kalidad at mataas na pagganap
3. Ang sobrang pag-overflow na proteksyon ay na-outfitted sa haydroliko sistema, na maaaring masiguro walang tagas, at ang antas ng langis ay maaaring basahin o nakikita nang direkta.
4. Ang haydroliko sistema ay ginawa sa pagsunod sa mga kasalukuyang regulasyon (Directive 98/37 EC).

2. Sistema ng elektrikal at ang kaligtasan ng kaligtasan:

1. Elektriko Gabinete sa ilalim ng pamantayan ng IP65, Elektrikal sa ilalim ng internasyonal CE Standard, ligtas at maaasahan, malakas na anti panghihimasok kakayahan
2. Protektahan ang bakod at ang interlock kaligtasan upang matiyak ang kaligtasan ng operasyon. Magkaroon ng isang palipat-lipat na single-hand pedal switch, madaling gamitin
3. Front Side Covers na may kaligtasan switch, Bumalik ilaw kaligtasan guards (Kategorya-4), Paa pedal conforming sa CE regulasyon.

3. Sistema ng kontrol ng synchro:

1. Slide synchro system: magpatibay ng steel torsion bar synchro system, simple sa istraktura at mataas ang katumpakan, tinitiyak ang parallelism sa pagitan ng mga beam ay ginagamit para sa synchronism
2. Ang mga dulo ng slide ay mayroong 2 synchro na tinidor na gumagawa, Ang system ay gumagamit ng upper die compensation upang pahusayin ang katumpakan ng preno.
3.Ang worktable ay gumagamit ng partikular na disenyo, na binabawasan ang pagpaparangal na halaga ng mas mababang halaga ng mas mababang tool.

4. Bending depth adjustment at RAM structures:

1. Ang Machine Sa pamamagitan ng ESTUN E210 CNC Control Sa punto ng programming, maaaring awtomatikong makalkula ang baluktot anggulo baluktot lalim
2. Maaaring ilipat ang ram nang mabagal, na nagpapahintulot sa operator na kontrolin ang piraso ng trabaho nang maginhawang.
3. Ang pangkalahatang pag-aayos ng ibabaw ng itaas na tool ay maaaring matugunan ang kinakailangan sa pag-clamping ng tool na pinakamalayo.
4. Pinagmasdan ang itaas na seksyon ng hardened at ground at 4V-Die na mga tool sa ibaba (seksyon ng 4x1000 mm).

5. Servo motorized Backgauge (standard)

1. CNC Back gauge system na may X axis ng AC servo motor driven ball screw shafts at sa linear bearings na may katumpakan ng 0.01mm.
2. Bumalik gauge ay may sapat na mekanikal lakas at rigidity na may tangke-uri gauge istraktura.
3. High-precision ball screw at linear guide-way. Partikular na disenyo ng daliri-stop, palakihin ang hanay ng back gauge

Mga Mabilisang Detalye

Kalagayan: Bago
Lugar ng Pinagmulan: Anhui, China (Mainland)
Pangalan ng Brand: ACCURL
Numero ng Modelo: WF67Y-100T / 3200
Uri ng Machine: Pindutin ang Preno
Raw Material: Steel Bar
Material / Metal Processed: Carbon Steel
Kapangyarihan: Haydroliko
Automation: Manual
Mga Dagdag na Serbisyo: Machining
Certification: CE
Ang Serbisyo ng Pagkatapos-benta na Ibinigay: Mga engineer na magagamit sa makinarya ng serbisyo sa ibang bansa
Tooling: Opsyonal
Kulay: Opsyonal
Pangalan: Bending Machine / bender
Timbang: 9200kgs
Application: CE at ISO
Iba pang pangalan: Hydraulic sheet metal bending machine
Material: Q235
Warranty: 18 Buwan
Magagamit na mga profile ng liko: Angle Bar
Sistema ng kontrol: E21
