hydraulic shearing machine (QC12Y 16X4000)

gupitin machine

Paglalarawan ng Produkto


A.Outer Construction
1. Paggamit ng UG na pagtatasa (may hangganan na pagtatasa ng elemento), I-optimize ang deign sa pamamagitan ng katulong ng computer.
2 Ang buong makina ay nasa sheet plate welded na istraktura, na may panloob na stress na natanggal sa pamamagitan ng pag-iipon ng teknolohiya ng vibration, mataas na lakas at mahusay na tigas ng makina.
3 .. Mechanical stopper sa langis silindro, karaniwang ng mataas na feedback katumpakan para sa posisyon ng gliding block, tumpak at matatag na operasyon, mahusay na pag-synchronize ng pagganap, at mataas na paulit-ulit na pagpoposisyon katumpakan ng gliding block.
4. Sa kakayahan ng Alemanya upang maiwasan ang panloob na reaksyon.
5. Ang buong frame ay alisin ang kalawang sa pamamagitan ng papel na buhangin, na may antirust.

B.feature o katangian.

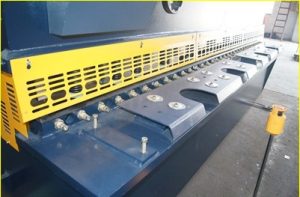

1. Assistant Tooling Set sa work table, gawing madali ang pag-aayos ng tooling
2. Pinapadali ang pag-rolling materyal na suporta
3.Indiksyon sa pamamagitan ng tagapagpahiwatig ay ibinigay para sa pag-aayos ng talim clearance, para sa isang madaling gamitin at prompt pagsasaayos.
4.Ang pag-aampon ng apat na gilid talim ng paggugupit ay nagpapalawak sa buhay ng serbisyo ng talim.
5. Alignment aparato na may ilaw at kontrol aparato para sa paggugupit stroke ay naka-set, na may isang madaling gamitin at prompt pagsasaayos.
6. Ang rear stopper ay nilagyan ng electric adjustment at manual adjustment device, at ang aparatong pang-display digital ay magagamit para sa pagpapakita ng laki ng tapon at oras ng paggugupit.

C.Hydraulic system
1.Advanced haydroliko integrated balbula bloke ay nagtatrabaho, at ang pipeline koneksyon ay minimized sa isang compact na istraktura, tipikal na ng mahusay na tigas at katatagan.
2.Forging material System: Tingnan ang Operate Manual

D.Electric control system
1. Ang mga de-koryenteng sangkap at materyal ay nakakatugon sa pang-internasyonal na pamantayan, ligtas at mahabang panahon.
2, Ang makina ay may AC380V, 50HZ at ang control loop ay may AC220V. 24V para sa pagkontrol ng Backguage, 6V para sa indication Light, 24V para sa iba pang bahagi. (Ayon sa mga pagbabago sa mga pangangailangan ng customer)

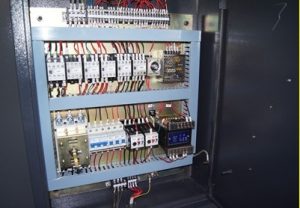

3. Electric box sa kaliwang bahagi. Ang pinapatakbo na mga pindutan ay nasa talahanayan ng pindutan ng makina. Ang mga de-koryenteng switch, ang mga ilaw ng indicator ay nasa kuryenteng kaso.

E. Front .Backguage
1.Frontgauge: Pagtatakda sa talahanayan, may tagapagpahiwatig, ayusin ang tapon.
2.Backguage: Pagse-set sa tooling set, swing sa up-tooling set, hinimok ng 0.55KW Electric Motor. Ang rear stopper ay nilagyan ng electric adjustment at manual adjustment device, at available ang digital display device para sa display ng laki ng stopper at oras ng shearing.

F.Parts ng listahan ng supply

Hindi.PangalanUnit
1Max. kapal ng platomm16
2Max. lapad ng platomm4000
3Lakas ng makunatN / m m2450
4Kulutin anggulo2 ° 30 '
5Pole distansyamm4265
6Max back gauge rangemm750
7Stroke timesbeses / min8
8Blade lengthmm4100
9 Gear PumpModeloNT2-G63F
10DaloyL / min63
11PresyonMPa31.5
12Main motorKW22
